Трубные фитинги

Переходы между компонентами в гидравлических системах всегда являются точкой для тщательного рассмотрения. Трубные фитинги HANSA‑FLEX стандартизированы в соответствии с DIN EN ISO 8434-1 и DIN 2353. Их плотная посадка обеспечивает надежное соединение даже при высоких рабочих давлениях, пиках давления и вибрациях. Они устойчивы к утечкам жидкости и газа, имеют оптимизированные для потока переходы и доступны в различных типах, размерах и материалах.

Трубопроводная арматура для любых целей

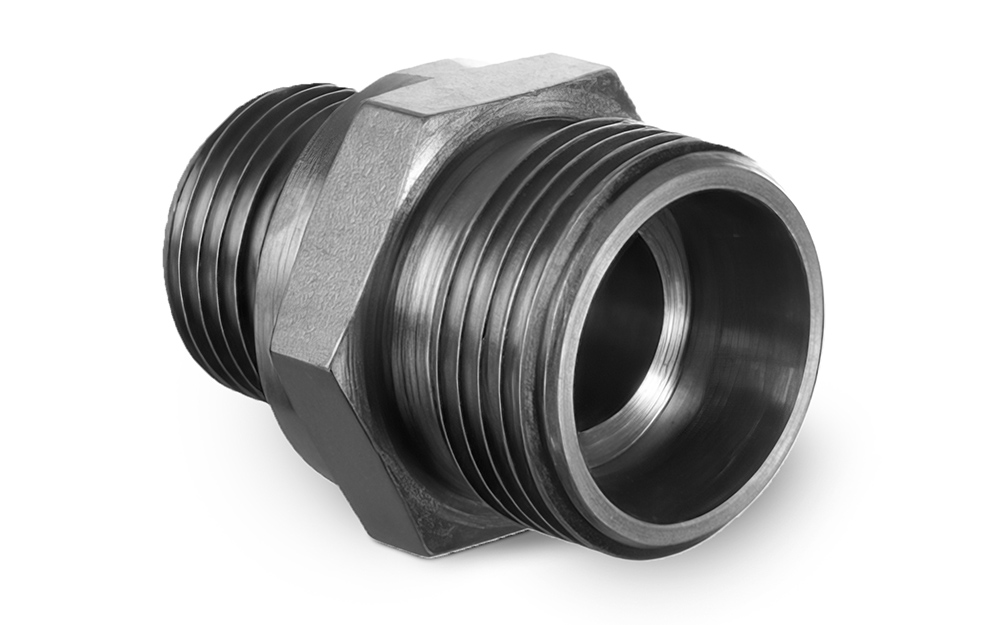

Уплотняющий конус 24° и раструбный фитинг

Трубопроводная арматура HANSA‑FLEX с уплотнительным конусом 24° и уплотнительным кольцом обеспечивает двойную защиту от утечек: в дополнение к эластомерному уплотнению фитинги также имеют металлическое уплотнение, созданное за счет конической формы уплотнительного конуса. Раструбные фитинги HANSA‑FLEX особенно полезны в условиях высокого давления, где присутствуют сильные вибрации, высокие пики давления и нагрузки. Со стороны фитинга уплотнение обеспечивается уплотнительным кольцом; со стороны трубы металлическими поверхностями между раструбным конусом и промежуточным кольцом.

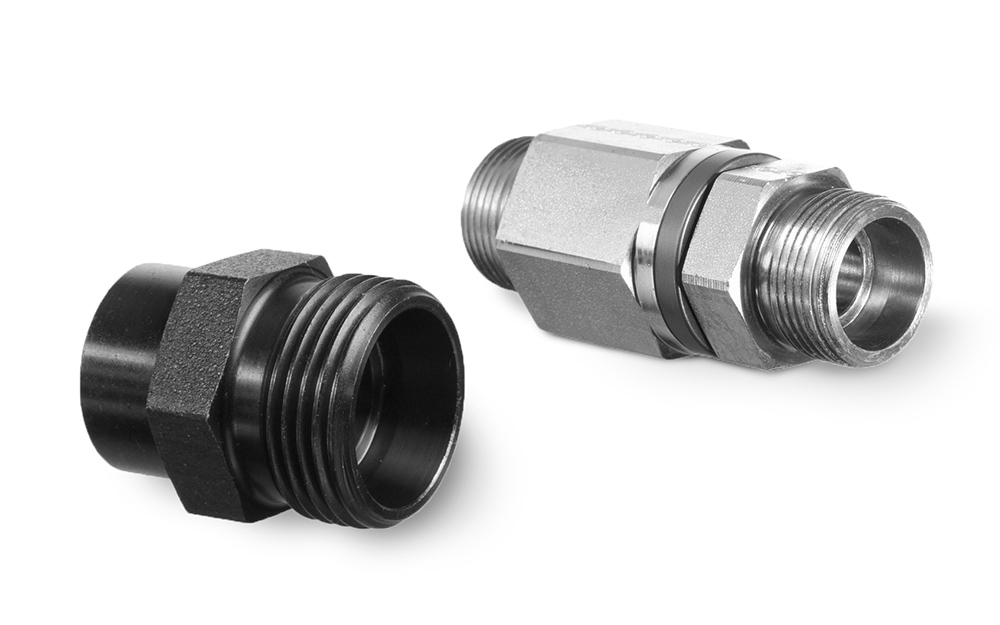

Поворотные и сварные фитинги

Поворотные фитинги HANSA‑FLEX соединяют шлангопроводы с фиксированной точкой в ​​системах с вращающимися или поворотными компонентами машин. Они предотвращают скручивающую нагрузку на шланг и тем самым предотвращают преждевременный износ. Сварные фитинги можно приваривать непосредственно в том месте, где они необходимы. Сварной конусный фитинг HANSA‑FLEX имеет уплотнительное кольцо и имеет такую ​​форму, чтобы точно входить в ответную часть фосфатированного и смазанного резьбового соединения.

Безопасное соединение труб

ГАНСА‑ФЛЕКС
  • Совместим со стандартными резьбовыми соединениями других производителей, сертифицирован DNV GL и протестирован DVGW.
  • Большие поверхности, контактирующие с ключом, обеспечивают надежную фиксацию во время затяжки.
  • Настройка направления обеспечивает максимальную гибкость
  • Допустимое рабочее давление превышает диапазоны давления, указанные в DIN EN ISO 8434-1.
  • Высокая стойкость к красной ржавчине благодаря цинк-никелевому покрытию HANSA‑FLEX.
  • Озоностойкие уплотнительные кольца предотвращают преждевременный выход компонентов из строя.

Герметичный, надежный и удобный в установке

Об этом говорит каждый HANSA‑FLEX.

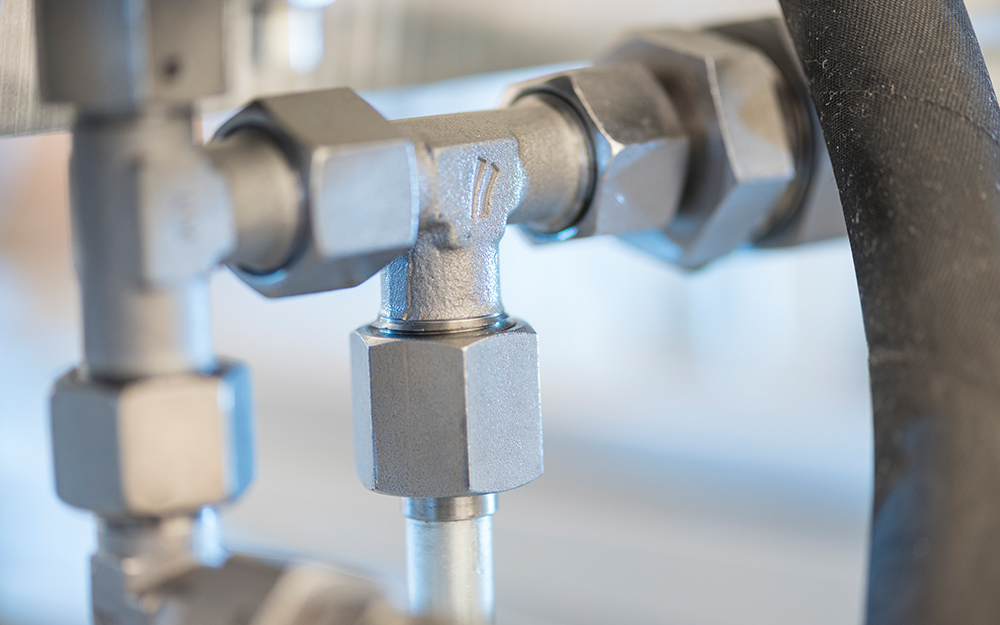

Трубопроводная арматура HANSA‑FLEX разработана для достижения оптимальной скорости потока. Турбулентность, связанные с ней потери давления и производительности, а также кавитация из-за пиков давления исключаются. Это увеличивает срок службы каждого компонента жидкостной системы.
  • Чрезвычайно хорошая скорость потока
  • Оптимальное направление объемного потока
  • Предотвращение кавитации

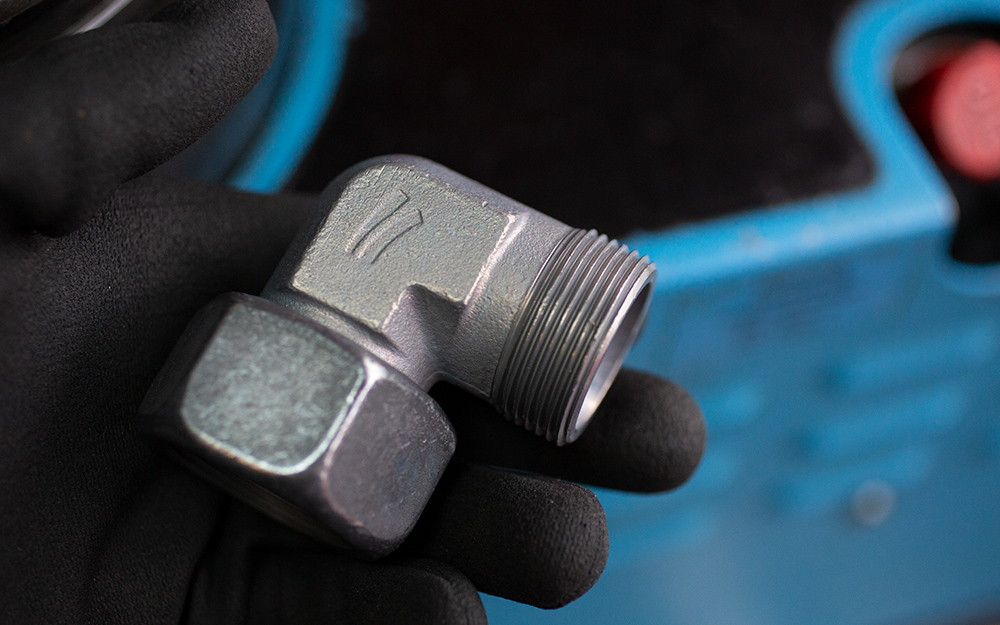

HANSA‑FLEX устанавливает новые стандарты защиты от коррозии: поверхности корпуса, накидных гаек и врезных колец фитингов в стандартной комплектации имеют цинк-никелевое покрытие, не содержащее CRVI. Это гарантирует высокую коррозионную стойкость в соответствии с DIN 50979 до 1500 часов.
  • Изготовлены из холоднотянутого или кованого материала.
  • Цинк-никелевое покрытие поверхности
  • Другие материалы, такие как нержавеющая сталь или латунь, по запросу.
Все фитинги HANSA‑FLEX имеют большие плоские контактные поверхности, обеспечивающие надежную фиксацию гаечных ключей. Во время установки фитинг надежно и надежно удерживается в гаечном ключе. Высочайшая безопасность монтажа обеспечивается защитой от перетяжки и четко выраженным увеличением усилия.
  • Гайковое крепление обеспечивает защиту соединения от вытягивания.
  • Надежно герметизирован металлическими и эластомерными уплотнениями при повторной установке.
  • Проверено при установке с использованием запатентованного калибра для врезных колец.
Трубопроводные фитинги HANSA‑FLEX доступны с внешней резьбой, соответствующей различным стандартам, поэтому их можно комбинировать со всеми имеющимися в продаже соединительными резьбами. Взаимозаменяемость с метрическими фитингами обеспечивается за счет того, что присоединение фитингов с врезным кольцом HANSA‑FLEX со стороны трубы соответствует типу порта W стандарта DIN 3861 и стандарту DIN EN ISO 8434-1.
  • Метрическая и дюймовая наружная и внутренняя резьбы в соответствии со стандартами.
  • Цилиндрические резьбовые соединения США в соответствии с ISO 11926-2/3.
  • Резьба NPT в соответствии с ANSI/ASME B1.20.1, SAE J 476.
